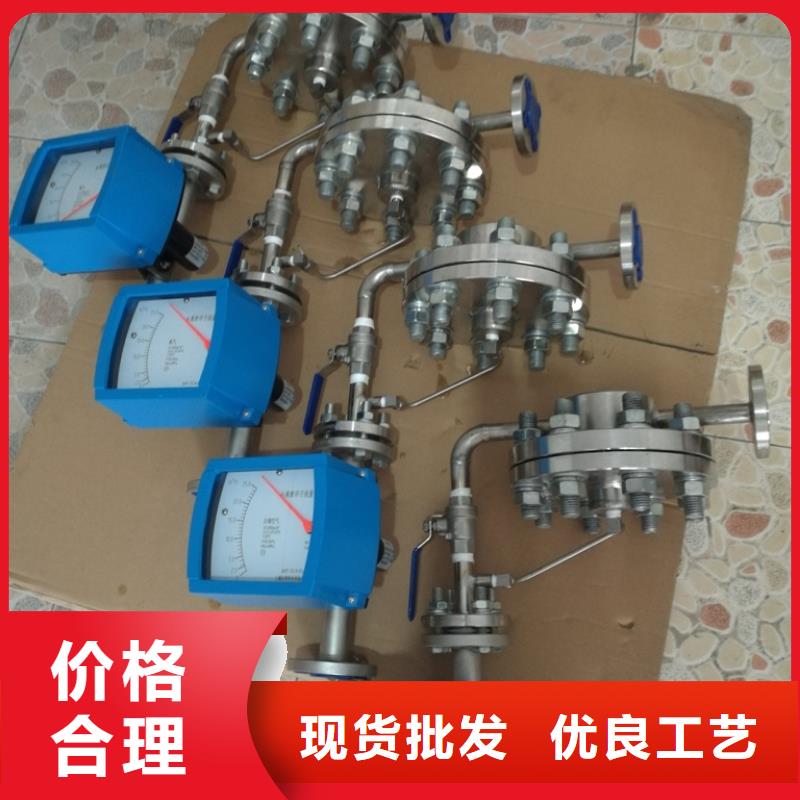

吹扫装置-金属管浮子流量计产品实拍

CWH吹扫装置

一、概述：

CWH系列吹扫装置组成：

1、（玻璃管）金属管浮子流量计。

2、流量调节针阀。

3、恒流量调节阀。

在恒流量调节阀的自动控制作用下，不管是管路中入口（一次侧）压力变化还是出口（二次侧）压力变化，始终能够保持管路中的流体流量为恒定输出，其管路中的流体流量由（玻璃管）金属管浮子流量计就地指示直接读出。还能附加一点上限或下限报警功能。一般应用于要求管路中流体流量恒定输出的场合，与其它仪表配合使用可测量压力、液位、密度等工艺参数，广泛应用于石油、化工、冶金、电子、电力等工业领域。

二、特点：

1、适应压力：工作压力 可达10MPaG（特殊向厂家咨询）。

2、适应流体：液体、气体。

3、金转流量计：磁耦合技术，达到高精度、宽的读数范围。

4、适用腐蚀性液体：主要部件采用SUS316不锈钢，其它采用SUS304、SUS316可选。

5、附加报警装置，4～20mADC号输出（都可选），具体请见浮子流量计选型资料。

三、技术参数：

流量上限范围：    5～4000L/h[水：密度1.0g/cm3、粘度1mPa·s]

(满量程)  0.15～120Nm3/h(空气：0℃、0MPaG)

连 接 通 径：    1/4〞、3/8〞、1/2〞、3/4〞、1〞、1-1/2〞、2〞等

连 接 规 格：    螺纹连接：NPT、Rc、G

                 卡套连接：?6、?10

                 法兰连接：GB、ANSI、HG、DIN

                 其它连接规格，请与厂家联系

工作压力：   10MPaG（特殊需向厂家咨询）

可控制的差压范围：

水在300L/h及以下，空气在9Nm3/h及以下流量范围时：0.06-0.6MPa

水在300L/h及以上，空气在9Nm3/h及以上流量范围时：0.1-0.5MPa

流体温度：        -40～200℃

环境温度：        -40～80℃

环境湿度：        5%-95%RH

精    度：        ±5%F.S.

范围度：            10:1

指示器：           防护等级IP65，IP67.

流向：             底后→顶后，底→顶后，底后→顶，底→顶

安装：             管路固定或面板式安装

对于高压系统采用高压双减压阀吹洗装置：入口减压阀+转子流量计+流量调节阀+出口减压阀的方式来满足客户要求，具体向厂家咨询。
